envoy filter 开发实践系列 1:官网 echo filter 示例编译测试

2020年9月20日 | 由 helight | 1900字 | 阅读大约需要4分钟 | 归档于 Envoy | 标签 #Envoy #microservices

1. 前言

早就想写一个 envoy filter 开发的文章了,本来在我的 issue 中列了一篇 Venil Noronha 写的文章,想翻译来的,但是感觉那篇文章太简单了,而且没有实际操作过程,让我这种更愿意动手的人来说是一种折磨。

所以想还是自己写一个系列开始,打算是写 4~5 篇文章,具体的大纲如下:

  1. 官网 echo 示例编译测试
  2. 官网 http filter 示例编译测试
  3. envoy filte 源码剖析(基于 echo 和 http filter)
  4. 自定义协议的 filter 开发
  5. (待定)

这是第一篇文章,主要介绍官网 github 上的例子中 echo 这个例子的编译测试过程。这篇文章主要介绍操作过程,具体原理想下次文章再介绍。

2. 编译环境介绍

采用的是官网推荐的 Ubuntu 18.04,也曾想在自己的 mac 上编译,但是在开发机上编译之后放弃了,因为编译后的零时文件 10 多个 G。采用 8 核 16 G 内存的机器,磁盘空间 300G,磁盘空间还是要大一点,负责多编译几个版本之后空间就很吃紧了。

3. 安装 bazel

这部分按照官网的指引安装就可以了。https://github.com/envoyproxy/envoy/blob/master/bazel/README.md.

sudo wget -O /usr/local/bin/bazel https://github.com/bazelbuild/bazelisk/releases/latest/download/bazelisk-linux-amd64
sudo chmod +x /usr/local/bin/bazel

4. 安装编译环境(这里我选择了gcc编译)

sudo apt-get install \
   libtool \
   cmake \
   automake \
   autoconf \
   make \
   ninja-build \
   curl \
   unzip \
   virtualenv

gcc 要求是 7 以上的版本,所以安装后要检查一下。

ubuntu@ubuntu:/data/mesh/envoy-filter-example$ gcc --version
gcc (Ubuntu 7.5.0-3ubuntu1~18.04) 7.5.0
Copyright (C) 2017 Free Software Foundation, Inc.
This is free software; see the source for copying conditions.  There is NO
warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.

ubuntu@ubuntu:/data/mesh/envoy-filter-example$

5. clone 代码编译测试例子

编译这里有点小技巧,反正我直接 clone 官方的例子之后没有编译通过,而是把 envoy 的版本设置到 1.14 和 1.15 才编译过的。

所以这里可以看一下,在 clone 了之后,要 checkout 到一个稳定版本,我是 checkout 到 1.14 和 1.15 都编译过的。

编译过程非常简单,按照 readme 中的编译命令就可以直接编译过:bazel build //:envoy。不过编译非常耗时,8 核 cpu 编译了 20 多分钟才编译完成。

ubuntu@ubuntu:/data/mesh$ git clone https://github.com/envoyproxy/envoy-filter-example
ubuntu@ubuntu:/data/mesh$ cd envoy-filter-example
ubuntu@ubuntu:/data/mesh/envoy-filter-example$ git submodule update --init
ubuntu@ubuntu:/data/mesh/envoy-filter-example/envoy$ git checkout 50ef0945fa2c5da4bff7627c3abf41fdd3b7cffd
HEAD is now at 50ef0945f release: cutting 1.15 (#11898)
ubuntu@ubuntu:/data/mesh/envoy-filter-example/envoy$ cd ../
ubuntu@ubuntu:/data/mesh/envoy-filter-example$ bazel build //:envoy

6. 测试编译后的例子

6.1 测试流程

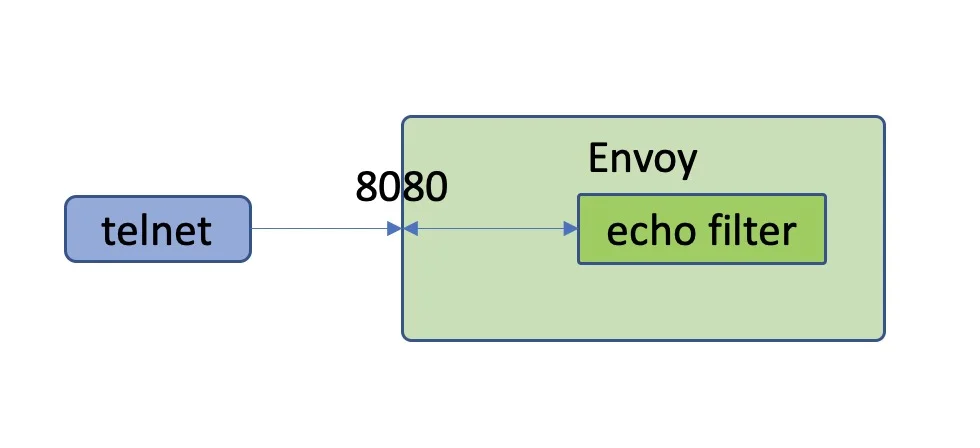

先说一下基本的测试流程,echo 这个例子非常好测试,因为它是一个拦截 filter,就是说请求到这个 filter 这里就终止了,不会继续向下游传。而且是正对 tcp 协议的一个 filter,没有使用私有协议,所以测试工具也不用找了,直接使用 telnet 进行测试就好了。如下图所示:

所以测试流程也就非常简单了,罗列如下:

  1. 准备启动配置文件 test.yaml。
  2. 使用配置文件启动 envoy。
  3. 使用 telnet 工具进行测试。
  4. 验证测试结果

6.2 启动 envoy 命令

编译好的二进制就在当前目录的 bazel-bin 目录下,可以直接运行。不过还要修改一下启动配置文件,默认的配置文件端口配置都是 8080,也就是是说启动的时候会随机启动端口,不好测试。所以我调整了一下 yaml 文件中监听的端口,比如下面的 test.yaml 文件中我修改为了 8080。另外为了完整看到调用过程,并且配合 echo 这个插件中的 trace 日志,我把启动后的日志级别设置为了 trace。下面是完整的启动命令。

ubuntu@ubuntu:/data/mesh/envoy-filter-example$ ./bazel-bin/envoy --config-path ./test.yaml -l trace

6.3 trace 日志和插件代码解读

envoy 的日志级别有一下几种,默认是 info

Log levels: [trace][debug][info][warning|warn][error][critical][off]

echo 这个插件的代码中是有一行 trace 日志的,如下面的代码。这段代码是 envoy 在收到信息后转给这个插件,在收到数据后,直接回写数据给客户端。并且终止把数据继续发往下游。这里返回了 StopIteration

// echo2.cc
Network::FilterStatus Echo2::onData(Buffer::Instance& data, bool) {
  ENVOY_CONN_LOG(trace, "echo: got {} bytes", read_callbacks_->connection(), data.length());
  read_callbacks_->connection().write(data, false);
  return Network::FilterStatus::StopIteration;
}

6.4 配置文件

这里是完整的 test.yaml 文件内容。因为 echo 这个例子的特殊性,就不需要启动后端服务,所以这里的 endpoints 可以不用管。

admin:
  access_log_path: /dev/null
  address:
    socket_address:
      address: 127.0.0.1
      port_value: 0
static_resources:
  clusters:
    name: cluster_0
    connect_timeout: 0.25s
    load_assignment:
      cluster_name: cluster_0
      endpoints:
      - lb_endpoints:
        - endpoint:
            address:
              socket_address:
                address: 127.0.0.1
                port_value: 0
  listeners:
  - name: listener_0
    address:
      socket_address:
        address: 127.0.0.1
        port_value: 8080
    filter_chains:
    - filters:
      - name: echo2
        config:

6.5 测试客户端

因为 echo 这个例子是一个 tcp 插件,所以这里可以直接使用 telnet 来测试。连接之后直接发送信息过去就可以看到回响信息了。

ubuntu@ubuntu:/data/mesh/envoy-filter-example/test/client$ telnet 127.0.0.1 8080
Trying 127.0.0.1...
Connected to 127.0.0.1.
Escape character is '^]'.
112312
112312
12312312
12312312
^]
telnet> quit
Connection closed.
ubuntu@ubuntu:/data/mesh/envoy-filter-example/test/client$

6.6 测试日志

[2020-09-27 20:38:33.905][21762][debug][main] [external/envoy/source/server/server.cc:189] flushing stats
[2020-09-27 20:38:36.371][21771][debug][conn_handler] [external/envoy/source/server/connection_handler_impl.cc:422] [C0] new connection
[2020-09-27 20:38:36.371][21771][trace][connection] [external/envoy/source/common/network/connection_impl.cc:506] [C0] socket event: 2
[2020-09-27 20:38:36.371][21771][trace][connection] [external/envoy/source/common/network/connection_impl.cc:607] [C0] write ready
[2020-09-27 20:38:38.908][21762][debug][main] [external/envoy/source/server/server.cc:189] flushing stats
[2020-09-27 20:38:39.917][21771][trace][connection] [external/envoy/source/common/network/connection_impl.cc:506] [C0] socket event: 3
[2020-09-27 20:38:39.917][21771][trace][connection] [external/envoy/source/common/network/connection_impl.cc:607] [C0] write ready
[2020-09-27 20:38:39.917][21771][trace][connection] [external/envoy/source/common/network/connection_impl.cc:544] [C0] read ready. dispatch_buffered_data=false
[2020-09-27 20:38:39.917][21771][trace][connection] [external/envoy/source/common/network/raw_buffer_socket.cc:25] [C0] read returns: 8
[2020-09-27 20:38:39.917][21771][trace][connection] [external/envoy/source/common/network/raw_buffer_socket.cc:39] [C0] read error: Resource temporarily unavailable
[2020-09-27 20:38:39.917][21771][trace][filter] [echo2.cc:12] [C0] echo: got 8 bytes
[2020-09-27 20:38:39.917][21771][trace][connection] [external/envoy/source/common/network/connection_impl.cc:427] [C0] writing 8 bytes, end_stream false

7. 总结

我直接 clone 官网的代码下来编译是没有编译过的,主要是 envoy 中有报错,最后吧 envoy checkout 到 1.14 和 1.15 才编译过,所以感觉 envoy 的master 分支还是有些随意,没有编译通过的版本都能合并。目前我主要使用 1.15 来编译,看 1.16 有不少很实用的特性,但是目前看才完成了 24%,还有 41 个计划需求还没有完成,按我估计要到年底了才能发布 1.16。不过 1.16还是比较期待的,主要是 wasm。

整个测试流程我感觉还是比较清晰的,echo 是一个 tcp 的 filter,我们不用写单独的客户端,而且这个 filter 是接受到请求就直接返回了,相当于是一个返回改写的 filter,所以不需要下游服务支持,所以这个测试也非常简单,只要有配置文件就可以了。
