1.前言

这篇文章开始来介绍官网中 http filter 的编译和测试过程,让大家能够知道怎么测试跑通这个例子,虽然官网已经给了代码,但是对于新手来说,这个例子虽然可以按照 readme 可以编译通过,但是测试还是有问题的,因为 envoy 的启动配置文件也是比较复杂的,要自己写一个完整能够跑通的配置文件也不容易。

所以在我这篇文章中,我会补充一个 envoy 的配置文件,一个用于可以测试这个 filterhttp server。昨天也把这个这些代码提交了一个 pr,今天我有补充了一些测试启动脚本和 verify 脚本。

好接下来我们继续看怎么测试。

2.编译环境介绍

环境这里还是继续上次的,但是这里因为 http serverpython3 写的,所以环境这里要准备一下 python3 的支持。

3.编译 http filter

BUILD文件中 envoy 中的 deps 字段中加入 "//http-filter-example:http_filter_config",,再从新编译即可。这个编译是把 echohttp 这两个 filter 都编译进一个 envoy 中了。

ubuntu@ubuntu:/data/mesh/envoy-filter-example$ vim BUILD

添加后的内容如下:

envoy_cc_binary(
    name = "envoy",
    repository = "@envoy",
    deps = [
        ":echo2_config",
        "//http-filter-example:http_filter_config",
        "@envoy//source/exe:envoy_main_entry_lib",
    ],
)

也可以直接使用下面的命令,单独编译 http-filter。

bazel build //http-filter-example:envoy

4.测试流程

4.1 流程介绍

整体的测试流程如下:

  1. 启动一个 web 服务器
  2. 编写 envoy 启动配置文件
  3. 使用配置文件启动 envoy
  4. 使用命令行 curl 测试

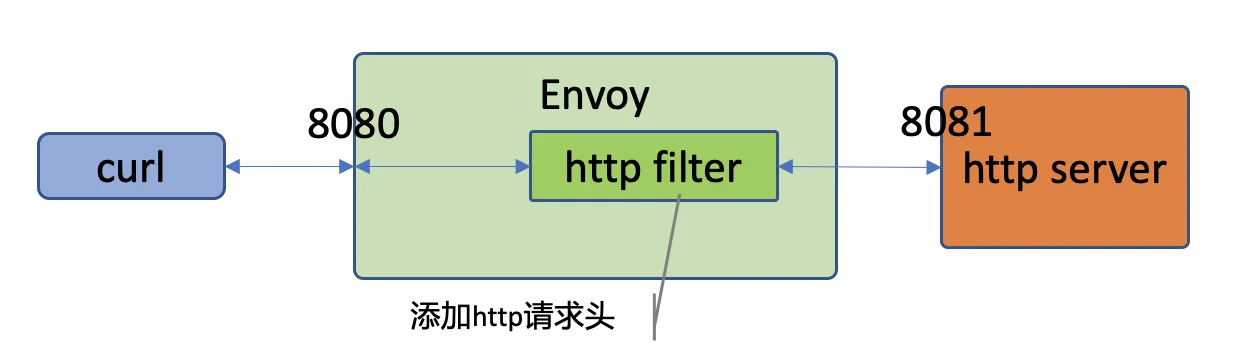

测试示意

官网这个 http filter 功能非常简单,其目的就是在 http 请求头中加入一个 kv 健值对,并且是把 key 转换为小写字母。

const LowerCaseString HttpSampleDecoderFilter::headerKey() const {
  return LowerCaseString(config_->key()); // 这里转大写为小写
}

const std::string HttpSampleDecoderFilter::headerValue() const {
  return config_->val(); // 获取配置中的val值
}

FilterHeadersStatus HttpSampleDecoderFilter::decodeHeaders(RequestHeaderMap& headers, bool) {
  // add a header
  headers.addCopy(headerKey(), headerValue()); // 添加到 http 的请求头中

  return FilterHeadersStatus::Continue;
}

4.2 web 服务

为了简单就直接使用 python 起一个 web server 来测试,在 web server 中打印接收到的 http header。下面是根据网上的例子修改而来的一个简单的 web 服务程序。

这个测试程序中有个一非常特别的地方,可以看到在 do_GET 方法中除了给客户端返回一个字符串 Hello World !\r\n 外,还要把自己接收到的 http header 返回给客户端。

#!/usr/bin/python3
from http.server import BaseHTTPRequestHandler,HTTPServer

HTTP_PORT = 8081

# This class will handles any incoming request
class doHandler(BaseHTTPRequestHandler):

    # Handler for the GET requests
    def do_GET(self):
        self.send_response(200)
        self.send_header('Content-type','text/html')
        self.end_headers()
        print(self.headers)
        # Send the message
        self.wfile.write(b"Hello World !\r\n")
        self.wfile.write(self.headers.as_bytes()) # 把接收到的 http header 返回给客户端。
        return

try:
    # Create a http server and define the handler to manage the request
    server = HTTPServer(('', HTTP_PORT), doHandler)
    print('Started httpserver on port ' , HTTP_PORT)

    # Wait forever for incoming http requests
    server.serve_forever()

except KeyboardInterrupt:
    print('^C received, shutting down the web server')
    server.socket.close()
~

4.3 测试配置文件

配置文件继承上面一个配置文件,所以大家可以看到大部分内容都是一样。修改内容有 2 点:

  1. 在后端服务端口这里修改为了 8081
  2. filter 配置增加 http filter 的管理。
  3. 添加 http_filters,我们测试的 http_filters 名字是 sample。

config.yaml

admin:
  access_log_path: /dev/null
  address:
    socket_address:
      address: 127.0.0.1
      port_value: 0
static_resources:
  clusters:
    name: cluster_0
    connect_timeout: 0.25s
    load_assignment:
      cluster_name: cluster_0
      endpoints:
      - lb_endpoints:
        - endpoint:
            address:
              socket_address:
                address: 127.0.0.1
                port_value: 8080
  listeners:
  - name: listener_0
    address:
      socket_address:
        address: 127.0.0.1
        port_value: 80
    filter_chains:
    - filters:
      - name: envoy.http_connection_manager
        typed_config:
          "@type": type.googleapis.com/envoy.config.filter.network.http_connection_manager.v2.HttpConnectionManager
          stat_prefix: ingress_http
          codec_type: auto
          route_config:
            name: local_route
            virtual_hosts:
            - name: local_service
              domains:
              - "*"
              routes:
              - match:
                  prefix: "/"
                route:
                  cluster: cluster_0
          http_filters:
          - name: sample  # before envoy.router because order matters!
            typed_config:
              "@type": type.googleapis.com/sample.Decoder
              key: Via
              val: sample-filter
          - name: envoy.router
            typed_config: {}

启动 web & envoy 服务

下面这个脚本就是启动 http 服务和使用上面的配置文件启动 envoy

#!/bin/sh
python3 ./http-filter-example/httpserver.py&
./bazel-bin/envoy --config-path ./http-filter-example/config.yaml

测试

测试过程比较简单,在 http 服务中已经把它接收到的 header 发反给客户端,所以可以直接在客户端中看到传递到 http 服务的请求 header。下面的测试中可以看到 header 中有 via: sample-filter,而且 via 都是小写的(我们在配置中是配置的是 Via)。

$ curl http://127.0.0.1:8080
Hello World !
host: 127.0.0.1:8080
user-agent: curl/7.58.0
accept: */*
x-forwarded-proto: http
x-request-id: 3ee226cc-4e88-4ead-84e7-511406b95748
via: sample-filter
x-envoy-expected-rq-timeout-ms: 15000
content-length: 0

总结

http filter 的这个例子比 echo 的例子要复杂一点,配置文件也复杂,还需要额外的写测试服务程序。但是这个例子是一个非常完整的例子。让我们完整的从客户端到 envoy,到后端服务,整个流程都已经走过了。我认为走过了这个例子,大家都知道了 filter 的开发测试流程,尤其目前 http 仍然作为主要的通信协议,在 web 时代中还处于主导位置。而且实际上我们在企业使用开发的 http filter 是最多的,目前我们在内部积累了超过 40 个各种场景下的 http filter。所以我认为学会了这个,大家的 http filter 开发就算是入门了。

下一篇,我会根据这两篇文章来从原理上介绍一下 envoy 的 filter。
